该实验仪用于测定渐开线齿轮及其啮合参数，验证“齿轮机构及其设计”一章中的基本内容。是机械原理实验室的基本设备之一。
实验项目：
1. 渐开线直齿圆柱齿轮参数的测定；
2. 渐开线齿轮啮合传动演示及其重合度测定；
3. 变位齿轮传动类型及啮合参数的测定；
主要性能及特点：
1. 不但能测单个渐开线齿轮的几何参数，还能测啮合齿轮的啮合参数，如重合度、中心距变动系数等；
2. 被测齿轮中包括标准齿轮、正变位齿轮、负变位齿轮；根切齿轮和不根切齿轮等等；

主要配置及技术参数：

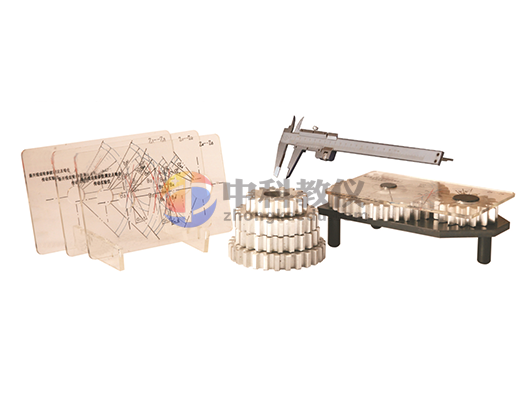

1. 待测齿轮  6个，m=4mm  z=35、16、15、27、23、22  α=20°、15°；
2. 支承台板  1个；                        3. 透明啮合线刻度板 4块；
4. 游标卡尺 1把 量程0～200 mm ；     5. 外形尺寸220×150×75 mm。
