主要性能及特点：

1、采用光敏印墨线作为模拟齿轮，齿廓边缘线与油墨压印方式，结合机械传动，实现全自动印制齿廓线，减少学生手动绘制误差，提高实验效率和精度，具有简单、快捷、准确的特点。

2、结合机械原理教学内容，可实现齿条刀具和齿轮刀具的泛成加工实验验证，且装卸方便。

3、采用机构创新设计理论方法，通过与齿轮同轴的滑块沿着被加工齿轮径向靠近或远离运动，实现正、负变位，且有刻度线指示，便于调节变位系数。

4、本装置自身运用槽轮机构、齿轮机构、连杆机构，实验装置本身就是一个机械创新设计产品，除作为范成仪实验用，还可以用于向学生讲解机械系统创新设计案例使用。

主要技术参数：

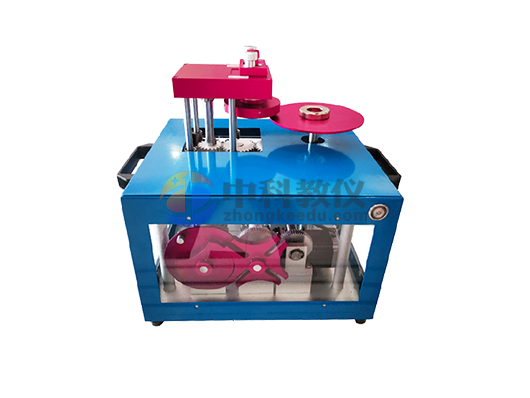

1、光敏范成仪1套

2、齿轮：直径80mm、m=4、z=18

3、齿条：长度110mm、m=4、z=8

4、外形尺寸：370×320×360mm左右
