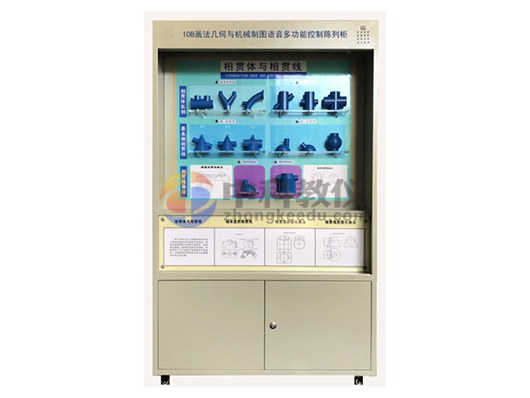

该陈列柜以《普通高等院校工程图学课程教学基本要求》和机械制图国家标准为依据，参考机械工程图学方面的优秀教材，精选画法几何模型及机械零件模型，并借助电脑控制技术，系统形象地展示和解说画法几何与机械制造图的基本内容,支持画法几何与机械制图认知实验的开设,是机械制图实验室的必备设备之一。
陈列柜内容：
1. 制图的基本知识与技能；   2. 点线面投影；
3. 截交体与相贯体；         4. 组合体；
5. 机件形状表达方法（1）；   6. 机件形状表达方法（2）；
7. 零件图；                 8. 标准件规定画法；
9. 装配图（1）；             10. 装配图（2）；
主要配置及技术参数：
1、陈列柜全套 10柜；
2、多媒体语音程控装置系统：
    ◎遥控器 1个，      ◎手控按钮板 10块，   ◎大容量语音控制板 10块；
3、解词播放效果：100平米房间声音洪亮、清楚；
4、电源：交流 220V±10%，400W；
5、单个陈列柜尺寸：1200×400×1900 mm。
