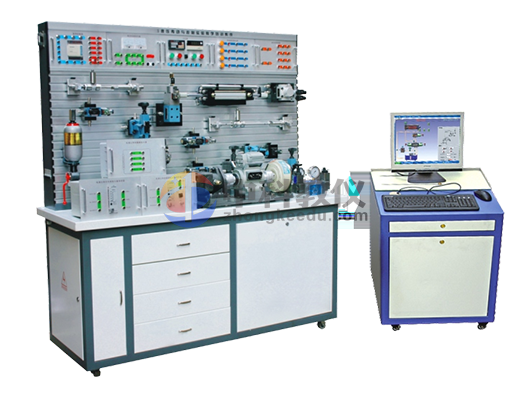

该实验台是基于网络化虚拟仪器技术的CAT电液压传动实验设备，又是具有音频、视频功能的多媒体网络教育系统。是具有高性价比；可自动高效可靠地实现多种液压元件、电液控制元件与系统的静态与动态性能实验。是高等院校开设液压传动与控制技术方面的验证性、设计性、综合性和创新性实验的模块化教学培训系统。

实验项目：

1. 电液比例伺服阀的性能测试；         2. 电液比例方向阀的性能测试；
3. 电液比例伺服阀控伺服缸位置系统性能实验(闭环控制)；
4. 电液比例方向阀控伺服缸闭环位置系统性能实验(闭环控制)；
5. 电液比例溢流阀的性能测试；          6. 电液比例流量阀的性能测试；
7.  液压元件系统创意设计性实验；      8. 液压系统节流调速特性实验；
9．压力形成实验；                             10. 流量阀特性实验；
11. 系列工业液压元件工作原理认识实验；
12 液压缸特性实验；                          13. 液压马达性能测试；
14. 液压泵静态/动态特性实验；           15. 溢流阀静态/动态特性实验；
16. 流体力学实验（液阻特性实验）；   17. PLC电气控制实验及软件学习；
18. 8大类28大项90余种典型回路实验和性能特性测试项目；
主要配置及技术参数：

1. 移动式液压泵站，双泵供油，蓄能器稳压，油温可控制。

2. 静态特性测试时用高压软管快换接头连接，动态特性测试用油路板连接，满足测试条件。

3. 标准数据采集卡，专业测控软件组成虚拟仪器，实现分散控制、集中管理的实验系统。

4. 可实现具有音频、视频功能和友好界面的多媒体网络教学系统。

5. 软、硬件均采用模块式，开放式结构，用户可根据需要选用，组合成不同实验，并可自行扩展和二次开发。

主要配置及技术参数：

1. 变量叶片泵组  1台 ：功率/电压：1.5 kW/ 380V 50Hz

                                    流量：12L/min(0.35MPa 1800r/min)     额定压力：7MPa      最高转速：1390r/min；

2. 定量叶片泵组  1台： 功率/电压：2.2kW/380V 50Hz

                                     流量：8 ml/r 额定压力：7MPa 最高转速：1450r/min；

3. 油液风冷循环器 1套： 功率/电压：38W/220V 50HZ 流量：20L/min；额定压力1. 4MPa；

4. 散热式油箱容积:60L；

5. 实验台外形:1580×570×1680mm 。
