正面吊是机电液一体化的起吊装载设备，它广泛应用于吊装作业中。具有使用范围广、操作方便、适用性强等优点，通过实训可使学生了解工程机械设备的设计及工作原理，并引导其创新设计的积极思维，培养其综合设计能力和实践动手能力，是液压传动与控制实验室理想的综合创新性实验装备。

实验项目：
1．液压传动及元部件结构与工作原理观摩、拆装实验； 2．正面吊操作控制实验；
3．PLC自动控制操作实验；                                           4．PLC可编程控制训练；
主要配置及技术参数：

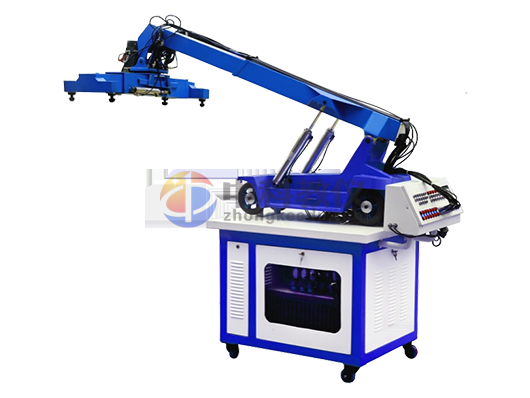

1. 实验台为台式结构，按实物比例缩小，集液压、机械、电气、PLC控制于一体。

2. 实训台能模拟正面吊的吊装作业：主吊臂除上、下抬臂外，还可以前后伸缩，增加吊装范围，横吊杆除长度可以伸缩外，还可以围绕中心旋转，适用于物件定位吊装。

3. 电气操作控制盒可实现手动与PLC自动控制，液压站放置于液压台下面。整体结构紧凑协调，美观大方，牢固性能强，可供6-8人实验。

4. 所用的液压元器件全部是采用工业产品，使学生实验时操作感受真实，油管采用高压管，压力可达7MPa，钣金件用经过喷塑防腐处理的冷扎钢板制作。

主要配置及技术参数：

1．电机：液压专用电机 电压：380V功率：1.5kW  转速：1420r/min；
2．油泵：变量叶片泵额定压力：7Mpa   额定排量：8ml/r；
3．工作电压：380V与220V，额定功率：1.8KW 对地漏电电流超过30mA自动切断电源电器控制采用直流24V，过压保护；
4．外形尺寸： （1）工作台尺寸：1000×800×800mm；
                       （2）实训台尺寸：2000×800×1800mm；
                       （3）吊臂伸缩长度：300mm；
                       （4）横梁伸缩长度：200mm。
